活性炭吸附—冷凝回收

◎ 工艺简介

活性炭吸附脱附-冷凝回收装置利用活性炭在不同温度下的吸附和脱附能力，对有机物进行吸附和脱附操作。设备主要由活性炭吸附脱附罐体、气动阀门、风机、烟囱、干式过滤器、干燥风机、冷凝器、油水分离器等组成。蒸汽脱附系统利用厂家蒸汽或小型蒸汽发生器即可满足要求，脱附效率可达80％-90%，脱附气体进入冷凝系统，通过油水分离器分离回用，节能环保，达到资源回收利用的效果。

◎ 技术原理

预处理吸附：废气经风机加压进入活性炭吸附器，有机组分在穿透活性炭层时被吸附，吸附净化后的气体从顶部排放。

脱附再生：脱附回收工艺采用水蒸气将活性炭再生。脱附蒸汽由顶部进入，加热活性炭床层，脱附有机物，脱附活性炭湿度和温度很高，需要向吸附器内吹扫空气，使活性炭吸附床降温降湿。

冷凝回收：脱附产生的混合蒸汽经冷凝器回收液态混合液，混合液可以通过重力分层、蒸馏、精馏等手段回收有机物。

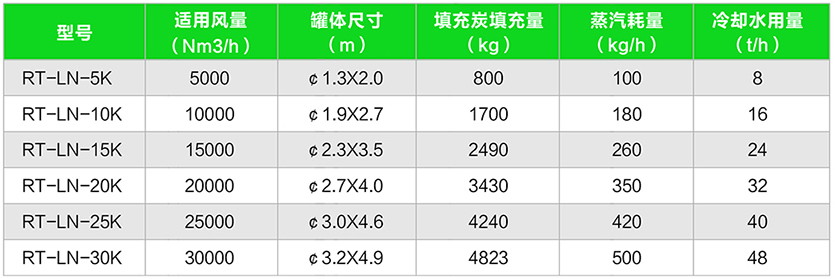

◎ 配置清单

备注：冷却水用量及蒸汽用量需根据当地大气压及温度进行进一步确认。

◎ 适用工况

组分单一、沸点低、黏性低、回收价值高、露点较高的有机废气。

◎ 技术特点

有效成份回收、可间歇和连续运行、蒸汽脱附效率高、废气处理效率达90％。

◎ 行业应用

该工艺适用于石油存储废气、化工生产废气、制药行业废气、油墨生产废气、涂料生产废气治理等工业高浓度有机废气治理及回收。
