◎ 特性及应用
4-72型离心通风机又叫4-72离心风机，其具有空气动力性能好、效率高、噪声低、运转平稳可靠等优点。一般用于输送空气和其它无腐蚀性的、不易燃不易爆的、对人体无害的气体。气体内无粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，温度不超过80℃。广泛应用于各类大中型工厂和民用建筑，大型场馆等通风场所。
根据输送介质的不同，可以分别制成防爆风机和防腐风机系列的产品。

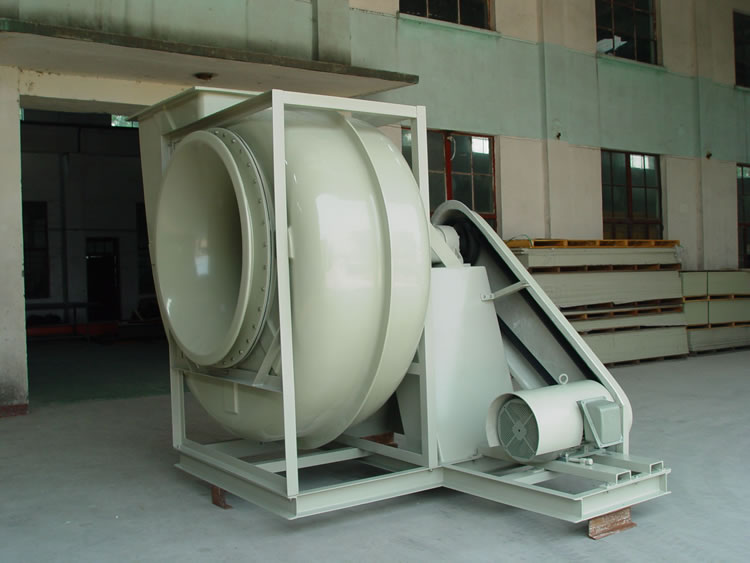

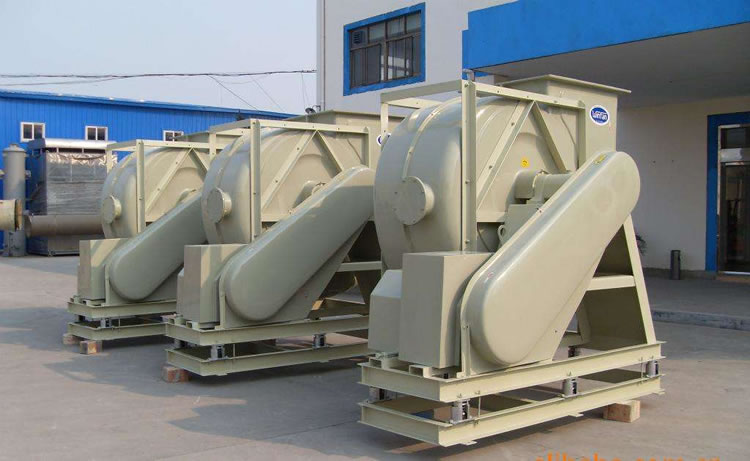

F4-72防腐离心风机，用于输送有腐蚀性的气体，可用玻璃钢或钢板滚塑、不锈钢等材料制作。
B4-72防爆离心风机，用于输送易燃易爆的气体，电机配用隔爆型电机，铸铝叶轮或非金属材料制成。
FB4-72防腐防爆离心风机，用于输送有腐蚀性且易燃易爆的气体。
◎ 性能参数表
4-72离心风机性能参数表
|
机号 No. |
转速 （r/min） |
风量 （m3/h） |
全压 （Pa） |
内效率 （%） |
内功率 （kW） |
所需功率 （kW） |
电动机 | |
|
|
|
|
|
|
|
|
型号 |
功率（kW） |
|
2.8A |
2900 |
1131 1310 1480 1659 1828 2007 2177 2356 |
994 966 933 887 835 770 702 606 |
69.3 73.2 75.5 76.8 76.9 75.6 73.2 69.3 |
0.45 0.48 0.51 0.53 0.55 0.57 0.58 0.57 |
0.67 0.72 0.71 0.74 0.77 0.79 0.81 0.80 |
Y802-2 (B35) |
1.1 |
|
3.2A |
2900 |
1688 1955 2209 2476 2729 2996 3250 3517 |
1300 1263 1220 1160 1091 1006 918 792 |
69.3 73.2 75.5 76.8 76.9 75.6 73.2 69.3 |
0.88 0.93 0.99 1.03 1.07 1.10 1.13 1.11 |
1.23 1.31 1.38 1.34 1.39 1.43 1.47 1.45 |
Y90S-2 (B35) |
1.5 |
|
|
1450 |
844 978 1104 1238 1365 1498 1625 1758 |
324 315 304 289 272 251 229 198 |
69.3 73.2 75.5 76.8 76.9 75.6 73.2 69.3 |
0.11 0.12 0.12 0.13 0.13 0.14 0.14 0.14 |
0.16 0.17 0.19 0.19 0.20 0.21 0.21 0.21 |
Y801-4 (B35) |
0.55 |
|
3.5A |
2900 |
2664 3045 3405 3786 4146 4527 4887 5268 |
1578 1531 1481 1419 1343 1256 1144 989 |
74.2 77.8 80.3 82.1 82.6 81.8 79.5 74.3 |
1.56 1.65 1.73 1.81 1.86 1.92 1.95 1.94 |
2.03 2.15 2.25 2.35 2.42 2.50 2.53 2.52 |
Y90L-2 (B35) |
2.2 |
|
|
1450 |
1332 1522 1703 1893 2073 2263 2444 2634 |
393 381 369 353 335 313 285 247 |
74.2 77.8 80.3 82.1 82.6 81.8 79.5 74.3 |
0.20 0.21 0.22 0.23 0.23 0.24 0.24 0.24 |
0.29 0.31 0.33 0.34 0.35 0.36 0.36 0.36 |
Y802-4 (B35) |
0.75 |
|
4A |
2900 |
4012 4506 4973 5468 5962 6457 6924 7419 |
2014 1969 1915 1830 1723 1606 1459 1320 |
77 80.3 82.5 84.1 84.6 83.7 81.4 77.5 |
2.89 3.05 3.18 3.28 3.35 3.42 3.43 3.49 |
3.47 3.66 3.82 3.94 4.02 4.11 4.11 4.19 |
Y132S1-2 (B35) |
5.5 |
|
|
1450 |
2006 2253 2487 2734 2981 3228 3462 3700 |
501 490 476 455 429 400 363 329 |
77 80.3 82.5 84.1 84.6 83.7 81.4 77.5 |
0.36 0.38 0.40 0.41 0.42 0.43 0.43 0.44 |
0.54 0.57 0.60 0.62 0.63 0.64 0.64 0.66 |
Y90S-4 (B35) |
1.1 |
